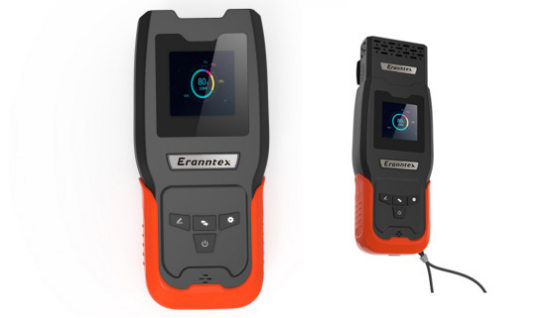

微型激光氣體遙測儀MS104K-TDLAS：

　　本產品為一款基于激光吸收光譜技術，實現對天然氣濃度進行非接觸式測量的設備。常應用于天然氣場站、城市燃氣巡檢等場合。

　　本產品執行標準為：

　　GB3836. 1-2010 《爆炸性環境 第 1 部分：設備 通用要求》

　　GB3836.4-2010 《爆炸性環境 第 4 部分：由本質安全型“i”保護的設備》

　　產品特點：

　　小型化設計 采用高集成度的微型結構設計， 體積小，重量輕，可放入口袋。

　　多功能拓展 可選配藍牙功能、 集成測距功能和集氣罩檢測功能。使用環境條件

　　大氣壓力：(70~116) kPa

　　環境溫度：(-20~+50)℃

　　相對濕度：≤95 %RH (+25℃)

　　對環境的影響：

　　本產品的運行不會產生有害的干擾。

　　本產品的運行一定程度上不受外部干擾， 甚至是不良干擾的影響。

　　產品重量：

　　單位重量：0.25kg (凈重)

　　運輸重量：1.0kg (毛重)

　　按鍵說明：

　　Home 鍵：長按 2 秒開關機。

　　設置鍵：在主界面中點擊， 進入報警值設置。

　　報警值遞增鍵： 在報警值設置中，點擊一次，報警值遞增 50ppm.m。

　　報警值遞減鍵： 在報警值設置中，點擊一次，報警值遞減 50ppm.m。

　　操作說明：

　　1、打開鏡頭蓋

　　將鏡頭蓋翻轉 90°打開。注意不可翻轉超過90°，否則會造成內部元件損壞。

　　2、激光開啟與關閉

　　開始檢測時按下開關機鍵開機， 此時指示激光開啟并常亮，檢測激光打開，經過 3~4 秒的穩定 時間后，即可開始連續檢測。停止檢測時，長按開關機按鍵關機，此時指示激光器關閉，儀器進入 關機狀態。

　　3、開始檢測

　　檢測時，將指示激光指向被測目標，顯示屏將顯示被測區域內甲烷的積分濃度，單位為 ppm ﹒ m。

　　注： ppm ﹒ m 是積分濃度的單位，表示甲烷濃度和寬度的乘積。其中 ppm 是氣體濃度單位，即 “百萬分之一”，表示甲烷的濃度; m 是長度單位“米”，表示被測氣團的寬度。

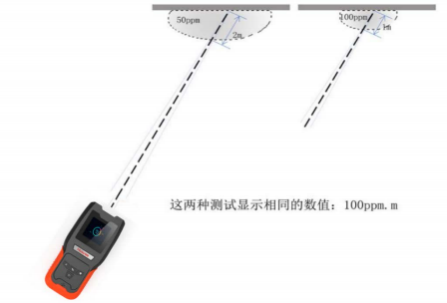

　　例：在距被測目標 5 米處進行檢測， 如果甲烷泄漏氣團的濃度為 500ppm，寬度為 1 米，則甲 烷泄漏氣團的積分濃度為 500ppm × 1m=500ppm ﹒ m，此時儀器顯示的值為 500ppm ﹒ m

　　4、報警

　　當檢測到甲烷濃度值超過設定的報警值時，儀器將發出聲音報警， 同時設備將持續震動。

　　5、設備充電

　　當電池電量過低時需通過設備自帶充電器、或輸出規格為 4.2V/2A 標準充電器對設備充電。充 電時進入充電界面， 單擊任意按鍵可喚醒屏幕并查看充電狀態。

　　檢測技巧：

　　1、 一般指南

　　1) 由于甲烷氣體的密度比空氣小，泄漏后會向上擴散。因此， 檢測時將指示激光對準被測目標 上方 10~20 厘米處進行檢測為佳。

　　2) 檢測時， 請注意觀察顯示屏上的回光強度指示條。如果回光強度指示條數量很少，則說明儀 器接收到的反射激光的信號很弱，此時應更換角度或位置進行檢測。

　　3) 檢測時， 應將指示激光照射到待測建筑物、管道、墻壁、地面、土壤、樹木等易于反射的物 體上， 以便使儀器接收到更強的反射激光信號。

　　4) 檢測時， 掌握瞄準和控制掃描速度，激烈或突然的動作會引起儀表虛假測量或誤報警。

　　5) 當被測目標存在激光可能無法照射到的檢測死角時， 請變換方位進行檢測，或?qū)Ρ粶y目標的 鄰近區域進行近似檢測。

　　2、針對不同場合檢測

　　1) 對地埋管線進行檢測時， 由于泄漏的氣體往往不是從泄漏點的正上方溢出， 而是在土壤中慢 慢擴散，從土壤較松或者水泥裂縫等處逸出。因此應對土壤較松和水泥裂縫、窯井口等處進行重點 掃描。

　　2) 對地面管道進行檢測時，盡可能利用管道本身或旁邊的物體作為反射體， 對閥門、法蘭等容 易發生泄漏的地方進行重點掃描。

　　3) 對居民家中進行檢測時，在檢測距離范圍內， 不必進入戶內，只需在樓下對準廚房玻璃進行 掃描即可。

　　4)對較小泄漏點進行檢測時，應站在背風的地方， 在距被測目標 3 米左右反復檢測，并注意 觀察顯示屏數值的變化。

　　5) 對高反射性背景的目標進行測量時， 有可能產生誤報， 請?zhí)貏e注意觀察顯示面板的回光強度 指示條是否能量過高，此時調整測量角度，避免強反射造成的誤報警。

　　6) 本儀器的檢測距離為 30 米， 實際檢測時， 該距離與現場環境、反射物、反射角度等因素有 關。一般來講，檢測距離越遠，儀器接收到的激光信號的強度越弱，檢測精度也隨之降低。因此， 當在較遠距離發現有氣體泄漏指示時，應將儀器移動到距被測目標較近的位置進行仔細檢測，以得 到更精確的檢測結果。

　　3、如何確定泄漏范圍

　　在檢測時， 為確定泄漏范圍，請按以下步驟操作。

　　1)將儀器正對著風吹來的方向開始掃描。

　　2)取濃度最高的地方為分界點。

　　3)改變方位重新掃描泄漏區域。

　　4)如果改變方位后仍有泄漏顯示，則說明界定的位置是正確的。

　　5) 如果改變方位后沒有泄漏顯示，則泄漏氣體可能受到風向的影響，請換其它方位掃描。

　　4、影響檢測精度的一般因素

　　1)某些物體或材料對激光的反射太強或?qū)す獾奈仗珡?，容易使儀器顯示錯誤的檢測值。如： 玻璃、鏡片、反射鏡等。

　　2)由于氣溫很高或風力較大時氣體擴散得比較快，因此當泄露量較少時，泄漏的氣體無法集中， 此時檢測值可能存在較大的偏差。

　　3)本遙測儀對乙烷、丙烷等其它可燃氣體無反應; 非透明遮擋物的后面不能測量。
